Інструкція з монтажу гідравлічного висувного стовпа

Інструкція з монтажу гідравлічного висувного стовпа

Будь ласка, уважно прочитайте інструкцію з монтажу перед використанням і встановіть суворо відповідно до інструкцій

Після прочитання збережіть його належним чином для подальшого використання





1. Підготовка будівельних інструментів

2. Запобіжні заходи при будівництві
(1) Перш ніж копати попередньо заглиблений фундамент, огляньте місце, щоб переконатися, що під землею є комунальні об’єкти та трубопроводи.

(2) Лише після підтвердження того, що на місці встановлення немає перешкод, дорогу можна розбивати для будівництва.

(3) Зрозумійте матеріал підземного шару ґрунту на місці попередньо закладеного фундаменту.

(4) Усуньте перешкоди навколо.

(5) Будівельний майданчик повинен бути закритий кордоном або попереджувальною огорожею.





3. Етапи побудови

(1) Викопайте траншею для трубопроводу шириною 80 см і глибиною 100 см відповідно до вимог креслення (розмір регулюється відповідно до умов місця) і використовуйте рулетку, тягну лінію та ручку для розмітки область розташування установки.

(2) Використовуйте фрезу для тротуару, щоб розрізати тротуар, щоб переконатися, що розрізи траншеї фундаменту є акуратними.



(3) Використовуйте пневматичні тягучі машини або дробарки для різання, дроблення та розкопування дорожнього покриття.



(4) Розмір котловану для фундаменту: ширина 80 см, глибина 1000 см, довжина визначається відповідно до дорожніх умов на місці. Після виривання траншеї фундаменту робиться фільтраційний шар. На дно фундаменту послідовно укладають шар щебеню товщиною 200 мм і шар щебеню товщиною 100 мм. Фільтраційний шар вирівнюється і утрамбовується для запобігання просідання обладнання. Якщо дозволяють умови, можна вибрати щебінь менше 10 мм, а пісок можна не використовувати. Чи робити насосно-дренажну систему залежить від різних умов регіону. Під’єднайте дренажну трубу в нижній частині кабіни скидання тиску підйомної колони до зовнішнього порту 90-градусної ПВХ-труби, спрямованої до землі, щоб накопичена вода відводилася під землю для природного просочування.

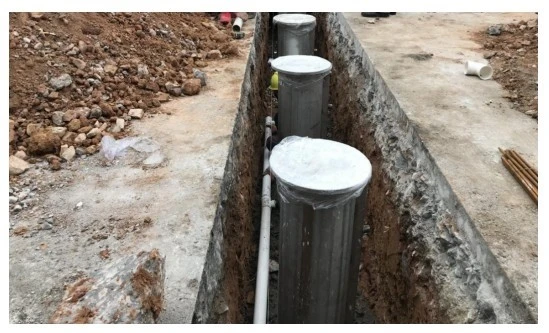

(5) Розкладіть обладнання та відрегулюйте відстань між колонами та рівність.

(Коли попередньо заглиблені підйомні колони, переконайтеся, що верх попередньо закопаної зовнішньої труби відповідає горизонтальній поверхні землі. У разі встановлення кількох підйомних колон переконайтеся, що кожна підйомна колона розташована на одній прямій лінії. Кожна колона закріплена сталлю бруски або кутники.)



(6) Попередньо закопані дренажні труби приєднуються до дренажного колодязя відповідно до положень дренажних отворів, зарезервованих на зовнішній поверхні стовбура. Спочатку закріпіть колону піском і каменем, попередньо закопавши трубу з різьбленням і з’єднавши дренажну трубу внизу підйомної колони з 90-градусною водопровідною трубою. Водопровідна труба розташовується вниз (метод природного просочування води) і з’єднується з кожною підйомною колоною за допомогою трійника та прямої водопровідної труби, щоб вести водопровід до резервуара для води (потрібно будувати окремо) або каналізації.



(7) Засипте відповідну кількість піску та ґрунту, зафіксуйте обладнання камінням і закопайте дротову трубу до місця встановлення системи керування біля зарезервованого отвору для випуску дроту на поверхні зовнішнього ствола.

(Примітка: блок керування потрібно під’єднати до кожної підйомної колони окремими трубами та дротами. Контрольний дріт можна протягнути всередину та водночас опустити ПВХ-трубу. Контрольний дріт має бути довжиною 30 мм від Кінці проводів підйомної колони повинні бути добре ізольовані та водонепроникні.



(8) Помістіть обладнання в яму, увімкніть живлення, щоб перевірити, чи нормально працює підйомна колона, заповніть обладнання відповідною кількістю піску та гравію, щоб зафіксувати обладнання, забезпечте горизонтальну симетрію та повільно та рівномірно залийте бетон C30 до тих пір, поки він не вирівняється з верхньою поверхнею обладнання. Під час заливки кілька разів заливають цемент. Після того, як колона зафіксована, виміряйте підйомну колону ще раз, щоб запобігти її переміщенню та нахилу під час заливки, а потім залийте все рівномірно, доки поверхня не стане рівною.

(Примітка: Використовуйте лінійку рівня для вимірювання під час заливки. Після заливки бетону огородіть будівельний майданчик і дайте йому висохнути щонайменше 7 днів. Товщина бетону дорожнього покриття має бути не менше 20 см, а також слід залити 10 см бетону дно дренажного колодязя.)
